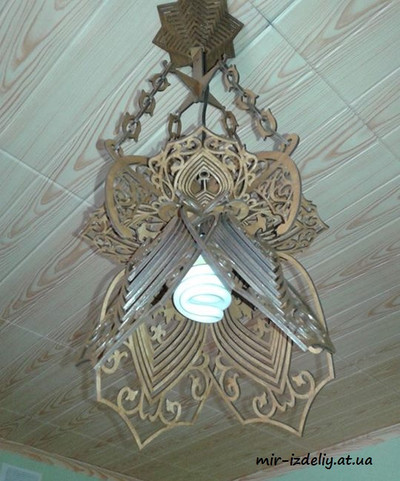

Люстра бабочка из фанеры
№671 - Люстра бабочка
Чертеж в формате pdf + инструкция по сборке в формате jpg
Размер: 4.21 Mb
Размер: 4.21 Mb
В архиве два чертежа под 4мм. и под 3 мм.
Скачать

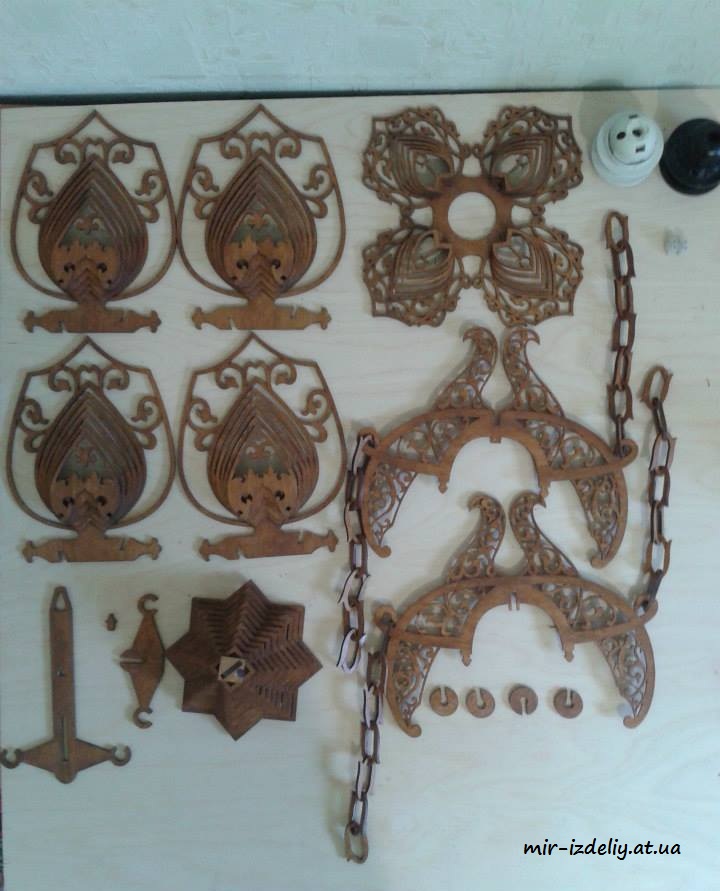

Все детали.
Соединяем пазы двух элементов.
Соединенные части.
К двум элементам добавляем третий.
Соединяем пазы.
Добавляем четвертый элемент.
Теперь чтобы соединить пазы, надо развести концы и поменять их местами.
И совместить конец одного элемента с пазом другого элемента.
Теперь соедините пазы друг с другом.
Вот что получилось.
Собираем верхнюю часть люстры,звенья цепей уже соединены.
Соединяем пазы двух элементов.
Вставляем в прорезь электро патрон( Е 27 с прижимной шайбой, шайбы понадобится две).
inserted into the cartridge slot Built (E-27 with the pressure washer, you will need two)
ps.- склеивая этот элемент нужно учесть что прижимная шайба должна плотно прилегать к основанию!
inserted into the cartridge slot Built (E-27 with the pressure washer, you will need two)
ps.- склеивая этот элемент нужно учесть что прижимная шайба должна плотно прилегать к основанию!
Соединяем.
Крепим шайбами.
Выступы верхней части должны войти в отверстие патрона. Крутя кольцо патрона распираем конструкцию, которая приобретает жесткость.

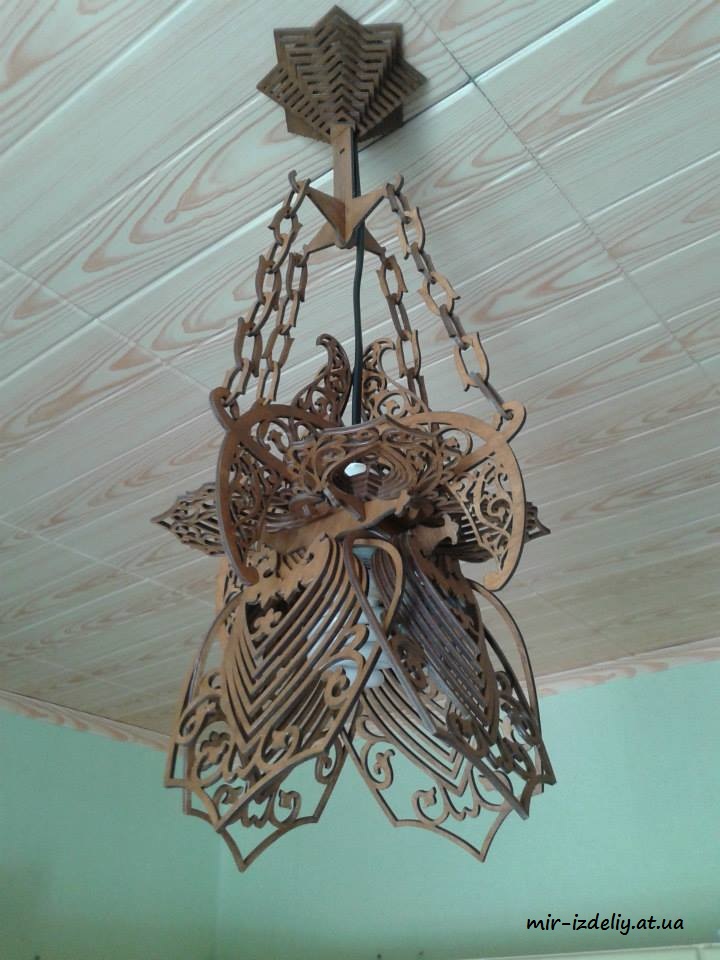

Ставим собранный цветок.
И крепим его второй шайбой.
Соединяем подвес.
Совмещаем пазы.
Присоединяем розетку, движение которой по планке ограничивает шплинт.
Шплинт.
Чертеж сборной модели для выпиливания лобзиком своими руками
Категория чертежа: Лампы из фанеры
Скачать чертеж
