ПОЧЕМУ CDR, А НЕ DXF? ПЕРЕВОД В DXF В НЕСКОЛЬКО КЛИКОВ

Почему для своих альбомов я выбрал формат CorelDraw? Я считаю, что именно этот формат векторной графики наиболее подходит для хранения информации, ее поиска, редактирования и т.д. А в союзе с PDF эти два формата обеспечивают просмотр векторных изображений на любых устройствах, вплоть до телефона.

Во-первых, CorelDraw распространен среди дизайнеров гораздо больше нежели AutoCad.

Во-вторых, CorelDraw изначально создан для дизайнеров и имеет гораздо больше инструментов для работы с векторной графикой.

В-третьих, из CorelDraw изображение можно сохранить буквально в любой формат как AutoCad, так и других программ.

Вот о третьей функции мы сегодня и поговорим. Итак, как понравившееся изображение из альбома сохранить в формате AutoCad?

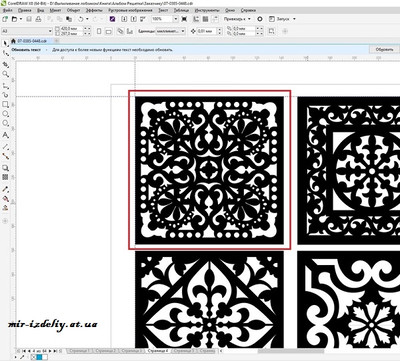

Открываем альбом часть 7, стр. 4 и находим понравившееся изображение.

Нам нужно перевести его в рабочее состояние, то есть сохранить в формате удобном для работы на станке. Большинство станков работает на платформе AutoCad и им нужны файлы в формате DXF. Начинаем сохранять это изображения в данном формате.

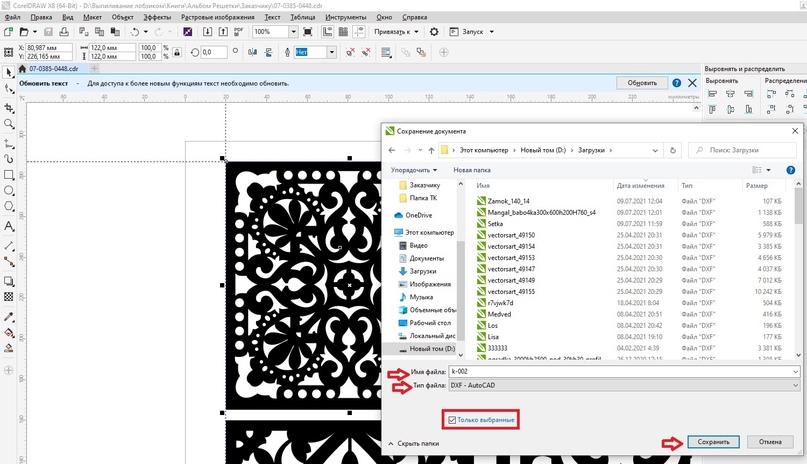

Выделили изображение. Далее выбираем опцию Файл/Сохранить как… в диалоговом окне указываем:
— «Только выбранные»
— Тип файла DXF — AutoCAD
— Не забываем сменить имя файла на более подходящее.
— Нажимаем «Сохранить»

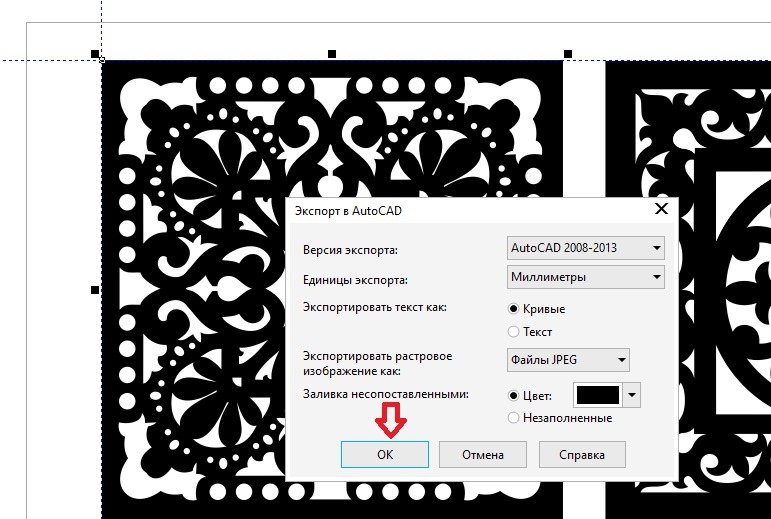

Появится еще одно диалоговое окно, которое предупреждает по каким параметрам файл будет сохранен в формате DXF. Я ничего в нем не меняю. Только нажимаю на ОК. ГОТОВО! Вы сохранили файл в формате DXF и теперь можете работать с ним на станке.

Что же у нас сохранилось. Как теперь выглядит это изображение. Откроем файл в CorelDraw.

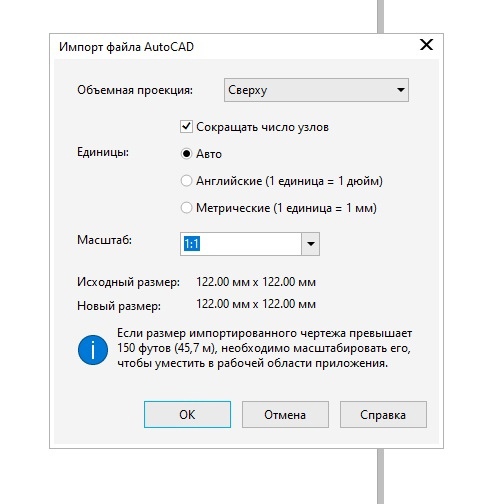

При его открытии CorelDraw сделает предупреждение. Можно ничего не менять. Просто нажать на ОК.

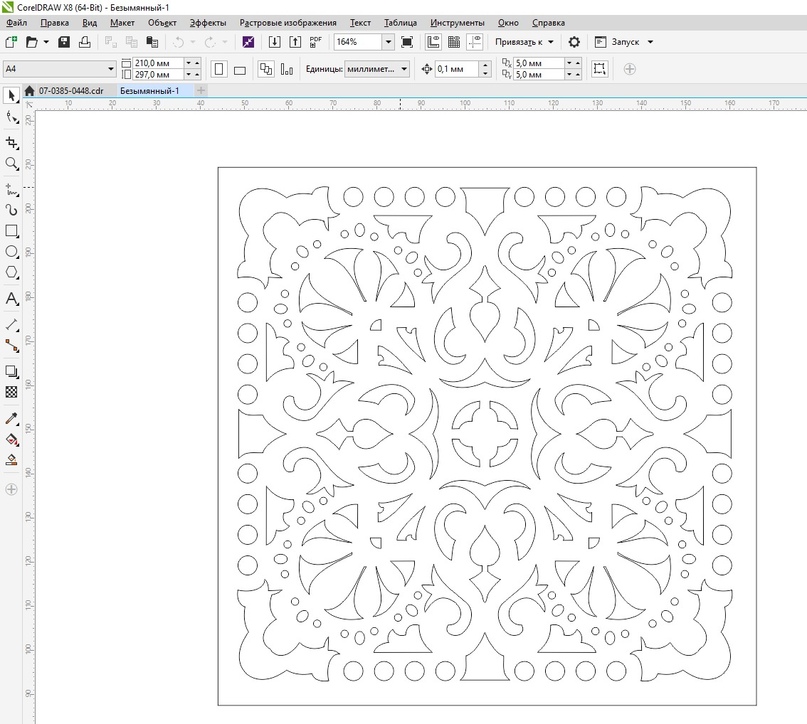

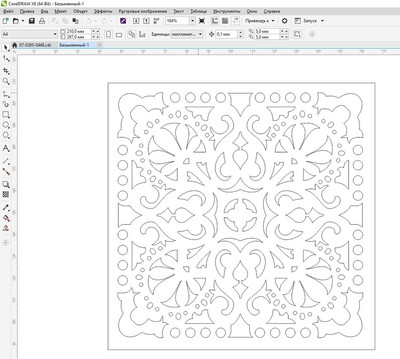

Теперь файл выглядит вот так. То есть сохранен контур вектора и убрана заливка. Как видите, в формате DXF достаточно сложно оценить рисунок. Это еще один фактор почему я выбираю CDR.

Приятной работы.
